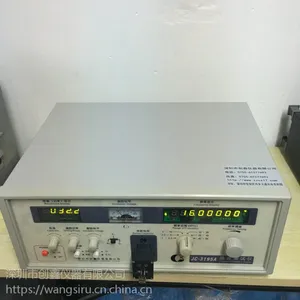

高精度晶振测试仪|晶体阻抗计 概述：高精度晶振测试仪|晶体阻抗计是用于测量石英晶体串联谐振电阻Rr、串联谐振频率fs、负载谐振频率fL和负载谐振电阻RL（机内带可调负载电容12.5pF～50pF，且等效电阻和谐振频率直接读数，激励功率可调）。测量插座适合晶体引线宽度3.75~14.50mm。 产品图片如下
产品特点   。1．测量中频1～60MHz石英晶体谐振频率、等效电阻。 2．第四代升级产品，电调谐、新器件，新型测试插座更实用。 3．谐振频率、等效电阻全数显，激励功率可调。精度高，测速快。 4．频率测量精度≤5PPM，可选配更高精度频标。 5．可选配带PPM误差显示和频率分档分选的十三位频率计。 性能指标： □　测频范围：1～60MHz。 □  电阻测量范围：1～500Ω。 □  激励功率可调范围：1～1200μW。 □  可调负载电容：12～50PF。   □  八位频率显示。 □  四位PPM显示，频率上下限、200档分档分选。 □  上下限频率分别设置，超出范围（不合格）时自动声光报警。 技术参数： 1.频率范围：1 ~ 60 MHz  频段划分：1、   1 ~ 2.2 MHz                2、   2.2 ~ 5 MHz                3、    5 ~ 10 MHz                4、    10 ~ 20 MHz                5、    20 ~ 40 MHz                6、    40 ~ 60 MHz 2.测量网络的终端电阻：源端 24 Ω；负载端 27 Ω。 3.起振电阻范围：1 ~ 10 MHz起振电阻范围为0 ~ 500 Ω；                         10 ~ 60 MHz起振电阻范围为0 ~ 100 Ω。 4.阻值读数范围：0 ~ 1999.9 Ω  误差±(10+频率MHz为单位时/10)%。 5.激励功率范围：1.5 ~ 1200μW  误差±25% 6.负载电容范围：12.5~50pF 7.频率计测量准确度：5PPM 8. 频率计数字显示： 8位。 9。时基稳定性：短期：1×10 –7 /秒     长期：2×10 –5 / 月。                      [可选配高稳定度的恒温晶振（1~5）×10 –8／日]。 10.使用环境：a．环境温度：20℃±2℃                     b.相对湿度：（45 ~ 75）%                     c．大气压强：86 ~ 106 kPa                     d．避免外电磁场干扰，避免阳光直射。 11.安全组别：属GB4793《电子测量仪器安全要求》中Ⅱ类安全仪器。 12.使用电源：220 V ± 2 %，50 Hz±1%。 13.连续工作时间：8小时 14 消耗功率：小于25 W。 15 外形尺寸：380 mm（宽） X 150 mm（高） X 290 mm（深）。 16 重量： 约 7 kg
